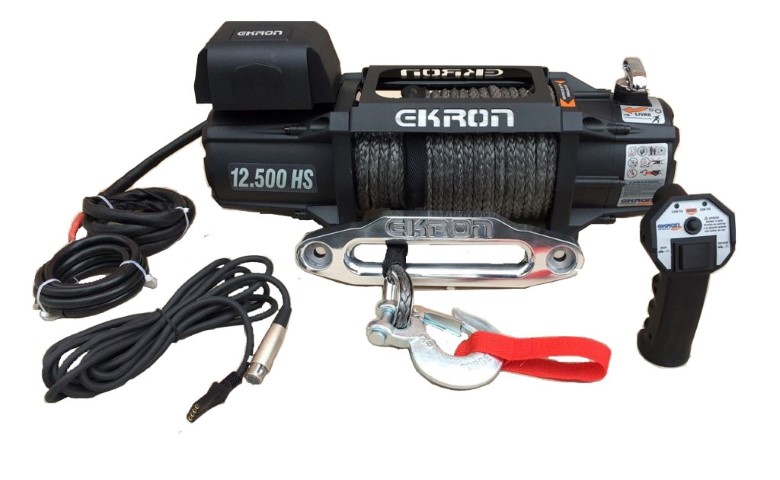

Guincho Elétrico E12500HS

Guinchos Acionamento Elétrico DC

Guinchos de acionamento elétrico 12V para aplicações veiculares. Indicados para off-road, reboque de veículos, barcos, cargas e nas mais variadas aplicações.

  • Novo design
  • Novo motor com maior velocidade e potência
  • Solenoide resistente a maior amperagem
  • Sistema de vedação e impermeabilização extrema, atende o rigoroso padrão  IP 68
  • Carcaça e mancais em alumínio injetado, possibilitando maior resistência e redução de peso na estrutura
  • Pintura em epoxi preto fosco dupla camada
  • Novo sistema de fixação do cabo no tambor padrão Ekron, fácil reposição e manutenção
  • Sistema de freio remodelado, mais eficiente no controle de cargas e menos geração de calor.
  • Controle anatômico e resistente a impactos possibilitando utilizar o mesmo controle no sistema com fio ou wireless
  • Cabo sintético e guia de alumínio opcional

Especificações

ESPECIFICAÇÕES TÉCNICAS E12500HS
Sistema de vedação e impermeabilização extrema A tende o rigoroso padrão IP68
Força de arrasto 12500 lbs (5670 Kgf) primeira camada em linha de cabo direta (sem roldana)
Motor 12V – 6,5 hp Series Wound
Caixa de solenóide Integrada ao conjunto, ligação através de cabos elétricos
Controle remoto de acionamento Sem fio (wireless) e com fio de 3,7m
Cabos de ligação elétrica 2x Diâmetro de 25mm X 1,83m
Caixa de redução Redutor tipo engrenagens planetária 3 estágios
Redução 265:1
Liberação do tambor Alavanca de liberação rápida com acionamento manual
Freio Cônico de acionamento automático Out-Of
Dimensões do tambor Diâmetro de 63mm X 222mm de comprimento
Cabo de aço 28 metros de cabo de aço diâmetro 9mm galvanizado com gancho
Opcional: 30metros X Φ 10mm; Cabo de fibra sintética trançado de 12 pernas tipo DSN Dyneema HMPE SK78) alto módulo (HMPE) com coating amarelo em toda extensão do cabo
Guia de cabo Guia de cabo 4 rolos (bocal roletado)
Opcional Guia de alumínio para cabo sintético
Bateria Recomendado 650 CCA
Peso do conjunto 42 kg – com cabo de aço e guia 4 rolos
33 kg – com  cabo sintético e guia de alumínio
Acabamento  Pintura eletrostática em cor preto fosco dupla camada
Dimensões externas ( LxAxC ) Largura 165mm X Altura 244mm X comprimento 535mm
Dimensões de fixação 254mm (10″) X 114mm (4,5″)



Tabela de desempenho Carga X Velocidade X Corrente
Carga de trabalho (kg / lbs) Velocidade (m/min) Corrente do motor (Amps)
0 7,60 70
3500 (1590) 3,50 138
6500 (2950) 2,70 218
9500 (4300) 2,20 260
12500 (5670) 1,70 330



Tabela de desempenho Capacidade por camada de cabo no tambor
Camada de cabo 1 2 3 4
Limite de carga na camada (kg / lbs) 12500 (5670) 9500 (4300) 7500 (3400) 6500 (2950)
Quantidade de cabo de aço armazenada (metros) 5,4 11,4 19,4 28

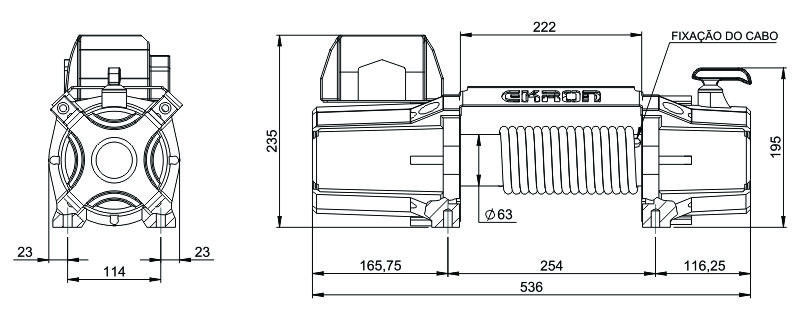

Dimensões

Medida total: 536mm L x 160mm B x 235mm H
Base de fixação: 245 x 114mm

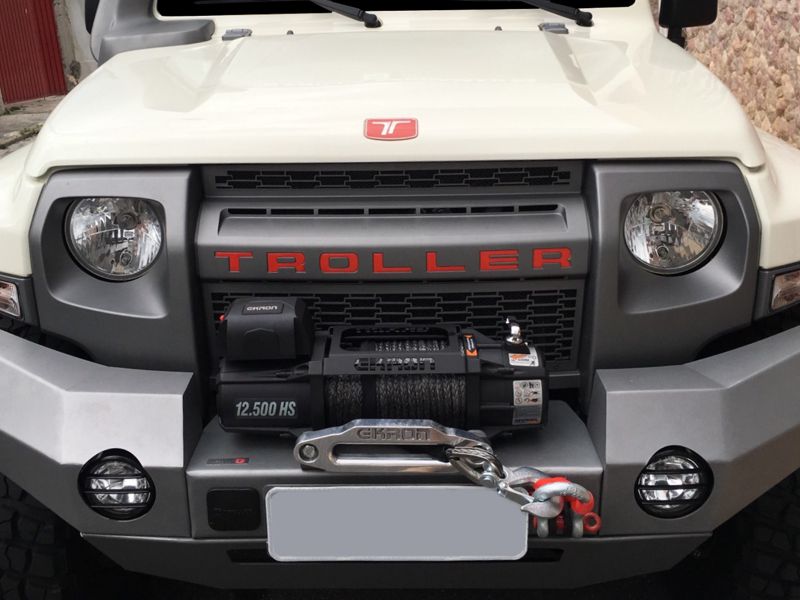

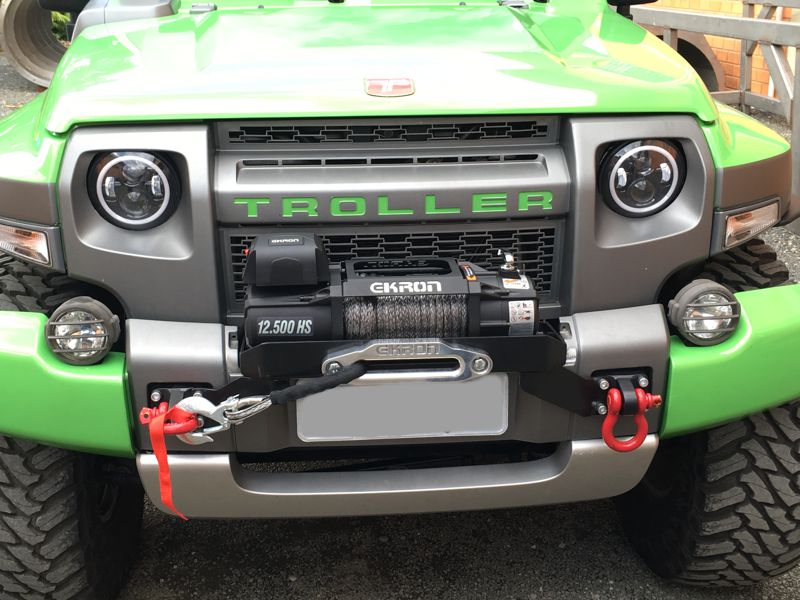

Aplicações
