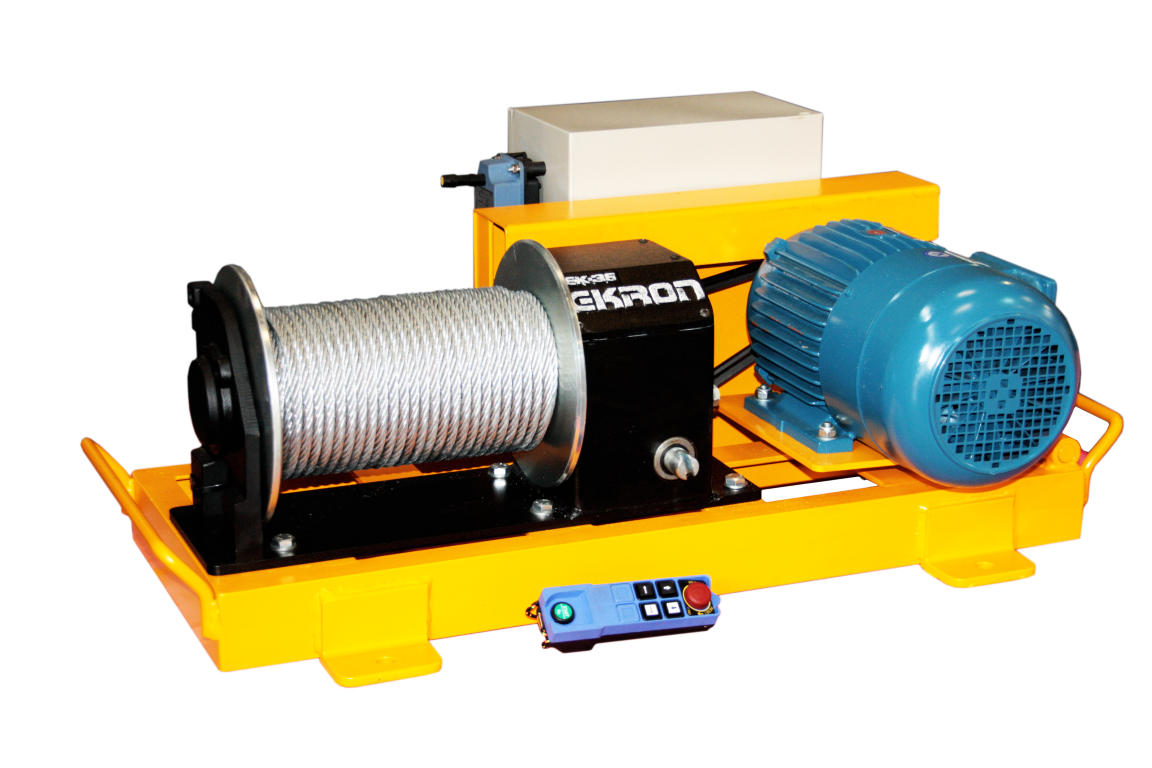

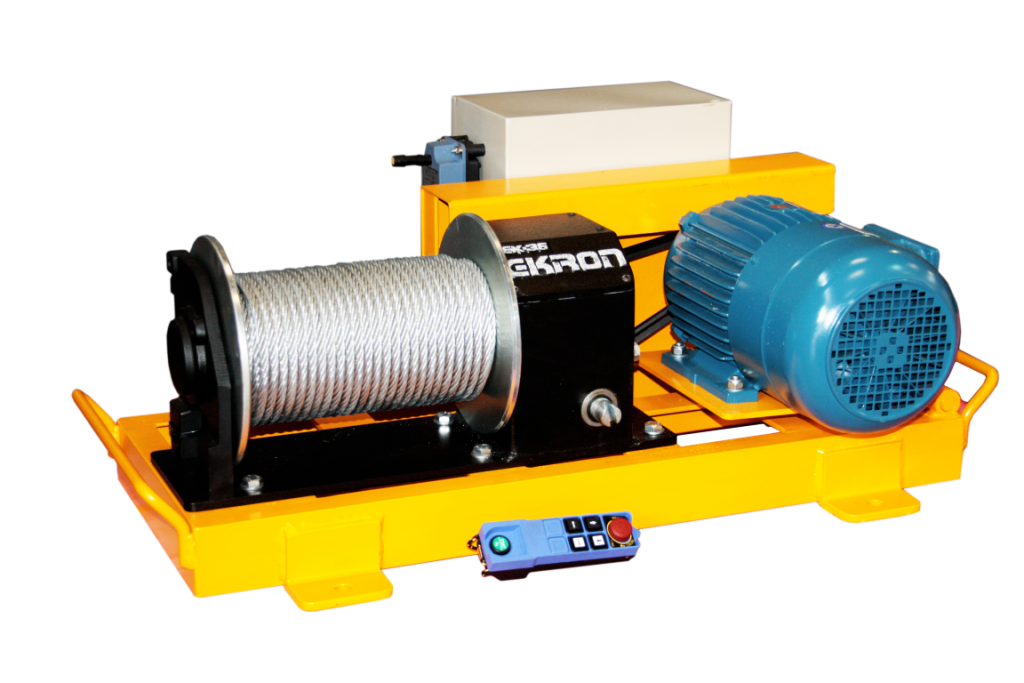

Guincho Elétrico EK35E

Equipamentos de alto rendimento projetados para operação de arraste e içamento de cargas. Comercializados através de conjuntos prontos para a utilização seja ele conforme padrão ou especial para atender as necessidades específicas de cada cliente independente da quantidade.

Características

  • Estrutura em aço com pés para fixar o equipamento no solo/estruturas
  • Alças fixadas na lateral para transporte do equipamento
  • Motor elétrico trifásico
  • 4 pólos 60 Hz IP55
  • Redução de entrada tipo polias e correias
  • Redução principal tipo rosca sem fim
  • Pintura padrão Ekron
  • Tambor modelo Standard com capacidades variadas de armazenamento de cabo: 50 metros, 100 metros ou 250 metros
  • Painel de comando elétrico
  • partida direta com reversão IP55, acionamento local.

Aplicações

  • Arraste de embarcações
  • Arraste ou içamento de cargas em geral
  • Montagem de torres e antenas
  • Toda a aplicação que necessite de guincho para cabo de aço

Opcionais

  • Freio eletromagnético acoplado para motores trifásicos
  • Motor trifásico IP 55 tensão rural
  • Motores trifásicos a prova de explosão
  • Painel elétrico com comando Soft-Starter, chave eletrônica com controle de tensão durante a partida para tensões trifásicas
  • Painel elétrico com Inversor de Freqüência, acionamento com controle (variação) de velocidade do motor e possibilita a ligação em tensão monofásica
  • Painéis e sistema para área classificada, proteção do equipamento para atmosfera explosiva
  • Sistema de automação integrando o equipamento a outras maquinas
  • Comando remoto por botoeira pendente
  • Comando remoto via botoeira rádio freqüência.
  • Sistema de leitura de tensão no cabo de aço através de célula de carga e indicador digital
  • Contador de metragem, dispositivo utilizado para medir a quantidade de cabo lançado ou recolhido
  • Desengate para liberação do tambor, permitindo o desenrolamento manual do cabo de aço
  • Tambor com ranhura helicoidal para possibilitar a organização do cabo durante seu enrolamento na primeira camada
  • Tambor com maior capacidade de armazenamento de cabo
  • Bocal guia de cabo roletado
  • Espalhador de cabo automático
  • Variação de velocidade de enleamento
  • Motor acoplado direto ao redutor
  • Prensa-cabo, dispositivo para manter o cabo de aço prensado ao tambor
  • Grade de proteção aos elementos rotativos (Drum guard)
  • Cabo de aço galvanizado, alma de fibra ou alma de aço
  • Base estrutural galvanizada a fogo

Especificações Técnicas

Potência do motor Capacidade de arraste Capacidade de içamento Cabo de aço recomendado Velocidade de enleamento
1,5 CV 700 Kgj 150 Kgf 1/4″ (6mm) 8,86 m/min
2CV 1.000 kg 200 kg 5/16″ (8mm) 8,86 m/min
3 CV 1.500 kg 350 kg 5/16″ (8mm) 8,86 m/min
5 CV 2.500 kg 500 kg 3/8 (10 mm) 8,86 m/min

OBSERVAÇÕES: Velocidade de enleamento refere-se a primeira camada de cabo no tambor. A capacidade de arraste/içamento refere-se a primeira camada de cabo no tambor (Capacidade máxima) e está calculada com fator de segurança. Cabo de aço considerado somente para operações de arraste.

Cálculo Estimado de Tração em Rampa Compactada Sobre Rodas

Peso Bruto (em quilos) Ângulo da Rampa (em graus)
5º 10º 15º 25º 35º 45º
1000 230 360 450 690 690 770
1500 350 540 670 960 1050 1150
2000 470 720 900 1280 1390 1540
2500 590 900 1130 1610 1740 1920
3000 700 1080 1350 1930 2080 2310
3500 820 1260 1580 2250 2430 2690
4000 940 1440 1800 2570 2780 3080

Observação: considerado peso sobre rodas e rampa compactada.

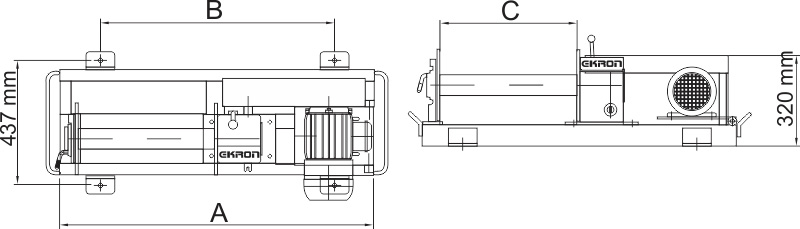

Dimensional

A B C Capacidade de Cabo no Tambor
900 mm 620 mm 280 mm 30 m (3/8″ 10 mm)
900 mm 620 mm 280 mm 50 m (3/8″ 10 mm)
1100 mm 820 mm 380 mm 150 m (3/8″ 10 mm)
1100 mm 820 mm 480 mm 200 m (3/8″ 10 mm)
