Guincho Hidráulico EK35H
Guinchos Acionamento Hidráulico
Os guinchos de acionamento hidráulico EKRON, são equipamentos de alto desempenho e durabilidade construídos para aplicação veicular ou industrial que disponham de um sistema hidráulico compatível.
- Para tracionamento e içamento de cargas

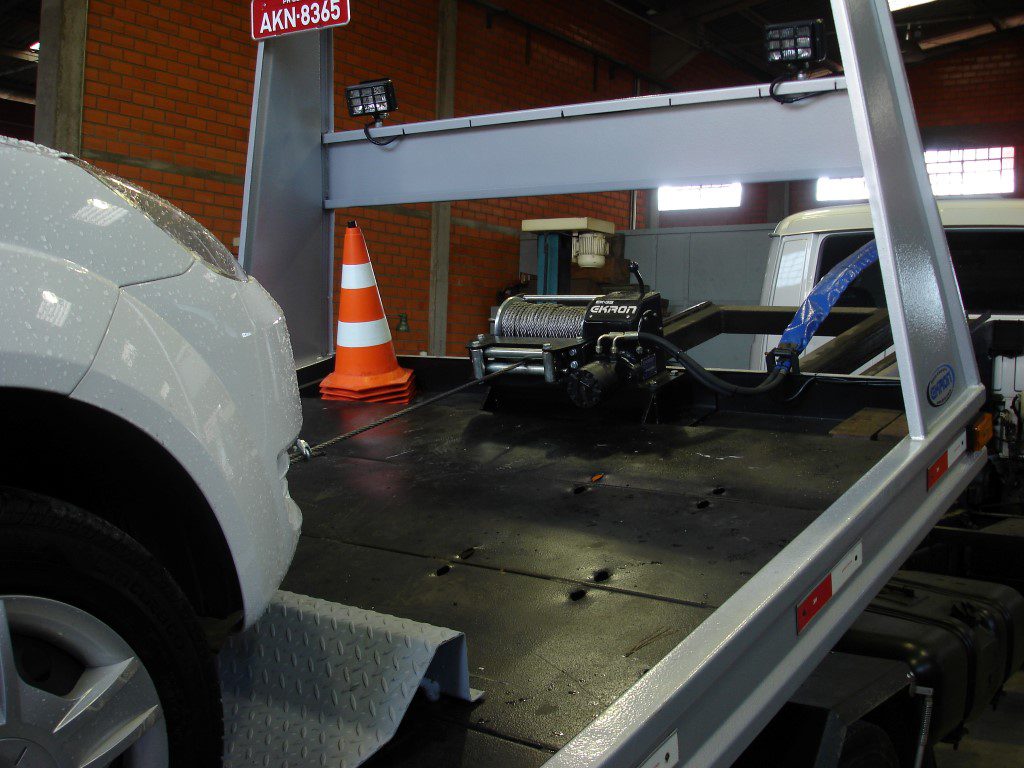

- Plataforma de auto-socorro

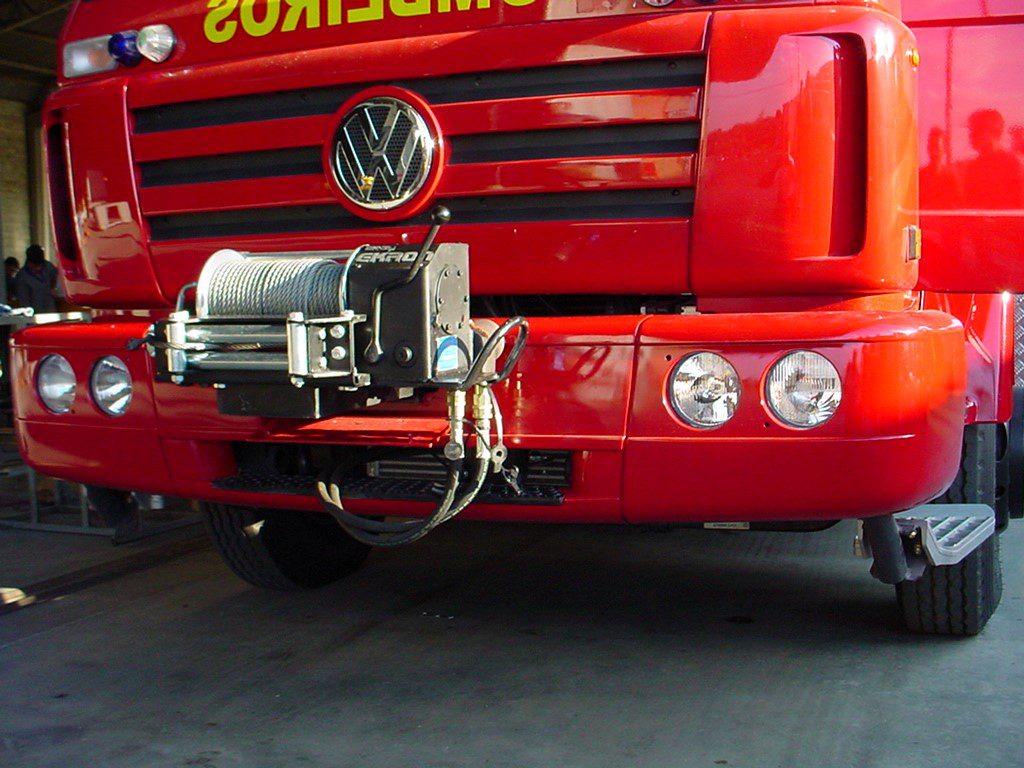

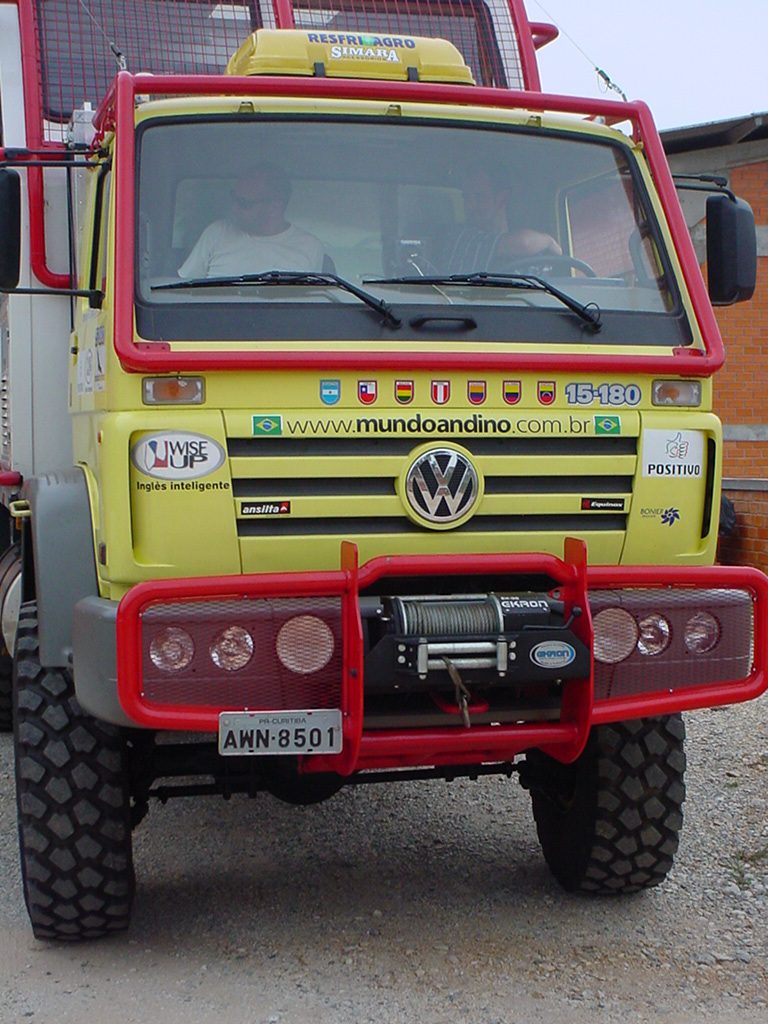

- Reboque de veículos (fixação frontal)
- Sondas de perfuração
- Arraste ou içamento de cargas e nas mais variadas áreas
- Guincho auxiliar em guindastes
Especificação
| ESPECIFICAÇÕES TÉCNICAS E35H | |
| Sistema de vedação e impermeabilização extrema | IP 68 |
| Força de arrasto | 15.000 lbs (6.800 kgf) |
| Motor | Hidráulico Orbital |
| Caixa de redução | Redução tipo coroa e rosca sem fim |
| Redução | 32:1 |
| Liberação do tambor | Desengate para liberação rápida do tambor de acionamento manual |
| Dimensões do tambor | Φ73mm X 280mm |
| Cabo de aço | Cabo de aço galvanizado, com gancho com trava de segurança (opcional) |
| Guia de cabo | Conjunto guia de cabo frontal roletado (opcional) |
| Sistema pressor de cabo no rotor | Opcional |
| Peso do conjunto | 64 kg |
| Acabamento | Pintura epóxi eletrostática em cor preto |
| Dimensões externas ( LxAxC ) | 435 X 235 X 555mm |
| Dimensões de fixação | Conforme croqui |
| Deslocamento Volumétrico do motor
|
|||||
| Camada x Tração | 36cc | 50cc | 80cc | ||
| 1 | 5533,80 | 7114,89 | 11858,14 | Kgf | Intermitente |
| 4347,99 | 5138,53 | 8695,97 | Continuo | ||
| 2 | 4495,96 | 5780,52 | 9634,19 | Kgf | Intermitente |
| 3532,54 | 4174,82 | 7065,08 | Continuo | ||
| 3 | 3785,92 | 4867,61 | 8112,69 | Kgf | Intermitente |
| 2974,65 | 3515,50 | 5949,31 | Continuo | ||
| 4 | 3269,57 | 4203,73 | 7006,22 | Kgf | Intermitente |
| 2568,95 | 3036,03 | 5137,89 | Continuo | ||
| Camada x Velocidade | 36cc | 50cc | 80cc | ||
| 1 | 7,70 | 6,30 | 3,90 | m/min | |
| 2 | 9,50 | 7,80 | 4,80 | m/min | |
| 3 | 11,30 | 9,20 | 5,70 | m/min | |
| 4 | 13,00 | 10,70 | 6,60 | m/min | |
*desempenho considerando uma vazão de 22cm3 (40l/min) e pressão de 113bar continuo e 152bar intermitente

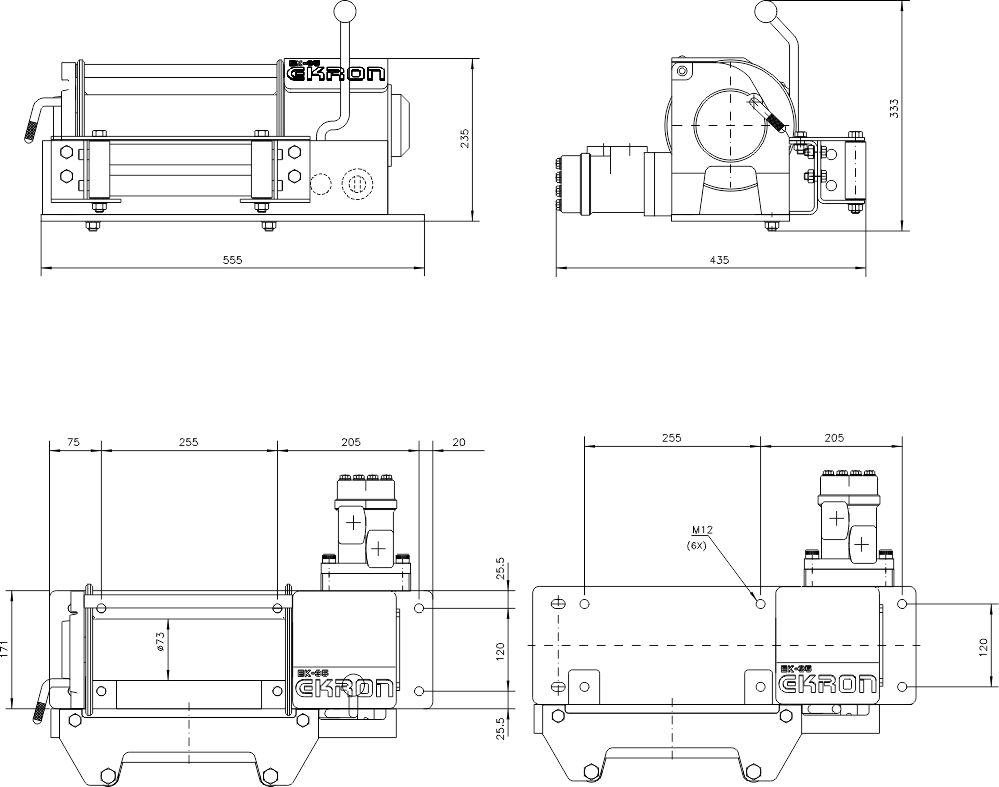

Dimensões
Medida total: 555mm L x 435mm B x 235mm H
Base de fixação: Conforme croqui
Aplicações
