Unidade Hidráulica

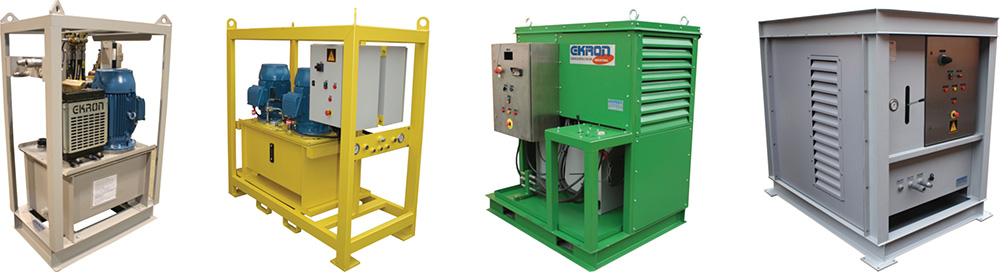

Unidade Hidráulica de Acionamento Elétrico (UHE)

Acionamento

  • Motor de elétrico trifásico, 4 polos, 60Hz tensões 220V/380V/440V.
  • Outras opções de alimentação elétrica mediante estudo.

Características

  • Bomba hidráulica de engrenagem acoplado diretamente ao motor elétrico e submersa ao tanque.
  • Reservatório de óleo hidráulico compatível, galvanizado interno e externo com acabamento final em pintura epóxi.
  • Sistema de refrigeração com trocador de calor ar-óleo com acionamento elétrico trifásico.
  • Filtros de sucção e retorno com elemento filtrante.
  • Visor nível de óleo.
  • Bocal de enchimento com filtro de ar.
  • Painel de acionamento com chave de partida direta por meio de contatores e curva de corrente fixa.
  • Acionamento por botões fixados no painel ou remoto.
  • Carenagem de proteção com opções de pés, rodízios, olhais para içamento e outras conforme projeto.
  • Possibilidade de acoplar comandos hidráulicos de acordo com a necessidade de acionamentos.

Opcionais

  • Painel de acionamento com soft-starter
  • Medidor de nível de óleo digital
  • Medidor de temperatura do óleo digital
  • Medidor de nível de óleo com desarme em mínimo.
  • Carenagem acústica.
  • Olhais para içamento.
  • Rodizio para movimentação (até o modelo UHE-15CV)
  • Paineis, motores e sistemas para áreas classificadas.
  • Comando hidráulico de fluxo total acoplado.
  • Comando hidráulico de fluxo proporcional acoplado.

Especificações Técnicas

MODELO UHE-5CV UHE-7,5CV UHE-10CV UHE-15CV UHE-25CV UHE-50CV UHE-75CV
Potência do motor elétrico 5 CV 7,5 CV 10 CV 15CV 25CV 50CV 75CV
Pressão de trabalho nominal 160 BAR 160 BAR 160 BAR 160 BAR 160 BAR 160 BAR 160 BAR
Vazão de trabalho nominal 10,5 l/min 19,25 l/min 24,5 l/min 33,25 l/min 57,75 l/min 126 l/min 182 l/min

*Para outras configurações consulte nosso time de vendas.
