EK35M - Toyota Bandeirante 4 Marchas
Guincho de Acionamento Mecânico EK35M para Toyota Bandeirante 4 Marchas (1982 a 1994).
Especificações
|
ESPECIFICAÇÕES TÉCNICAS |
||
| Modelo | EK35M – 5T | EK35M – 12.000 lbs |
| Força de arrasto | 5.000 kg | 5.400 Kg |
| Redução | 1:32 | 1:32 |
| Lubrificação | 1,5 Litro (SAE 140) | 1,5 Litro (SAE 140) |
| Embreagem | N/D | Série |
| Dimensões do tambor | Φ73mm X 280mm | Φ73mm X 280mm |
| Dimensões externas ( LxAxC ) | 171mm x 555mm x 226mm | 171mm x 555mm x 226mm |
| Recurso manual manivela | Série | Série |
| Peso | 39,5 kg | 40,5 kg |
|
TOMADA DE FORÇA |
|
| Tomada de força | TT4
Obs: Apenas caixa de transferência com reduzida, ano de fabricação 1982 a 1994 |
| Acionamento | Alavanca |
| Luz Indicadora | Série |
| Material | Alumínio + Aço |
| Acessórios | Luva de ligação caixa de transferência X tomada de força; engrenagem de ligação entalhado do câmbio / tomada de força |
| Lubrificação | Independente: 0,5 Litro (SAE 90) |
| Peso | 13 Kg |
|
KIT DE INSTALAÇÃO |
|
| Cabo de Aço | 30m X Φ3/8″ (10mm) 6×25 Alma de aço galvanizado |
| Cabo Sintético = Opcional | 30m X Φ10mm; Cabo de fibra sintética trançado de 12 pernas tipo DSN Dyneema (HMPE SK78) alto módulo (HMPE) com coating em toda extensão do cabo |
| Guia de Cabo | Guia de cabo 4 rolos (bocal roletado)
Opcional: Guia em Alumínio para aplicação em cabo sintético |
| Para-choque | Padrão Ekron com chapas de acabamento |
| Cardã | 2 (dois) segmentos, 3 (três) cruzetas |
| Acessórios | Manivela auxiliar, parafusos de fixação, manual de instalação e manutenção |
Kit de Instalação
Os kits foram desenvolvidos para facilitar a instalação do equipamento, partindo de medidas/dimensões de veículos com características totalmente originais.
- Tomada de força exclusiva para a caixa de transferência Toyota Bandeirante 4 Marchas com reduzida, ano de fabricação entre 1982 a 1994, acopla na parte traseira do câmbio/transferência; flange de acoplamento tomada de força/caixa; engrenagem de ligação entalhado caixa de cambio/transferência a tomada de força, trambulador de acionamento da tomada de força; kit elétrico de lâmpada de indicação tomada de força acionada; acabamento interno para a alavanca de acionamento e parafusos de fixação;

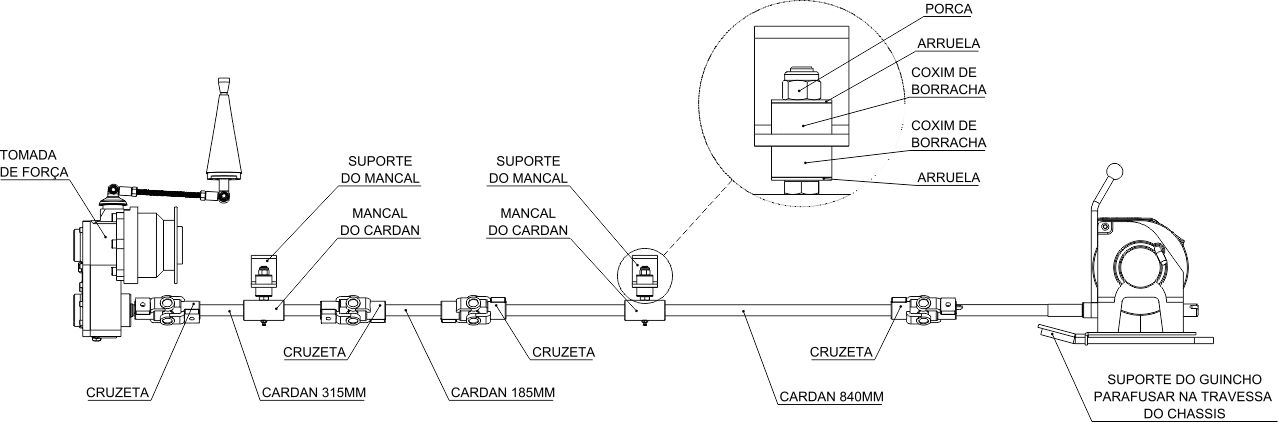

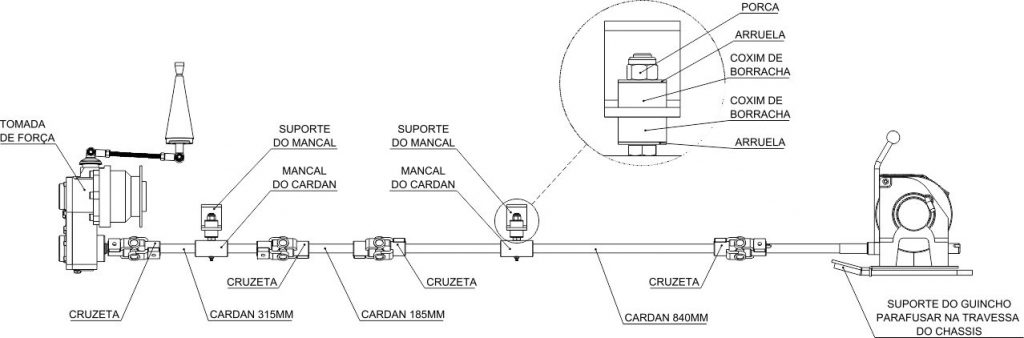

- Conjunto de cardã composto de três barras de aço maciço com diâmetro de 22mm e comprimento de 315mm, 840mm e 185mm com canais para regulagem das cruzetas; dois mancais com sistema anti-ruído e ponto para receber graxa; suporte para fixação no chassis do veículo; quatro cruzetas blindadas com fixação através de parafusos nos canais de regulagem das barras de aço;
- Suporte de fixação frontal chassis/pára-choque/guincho;

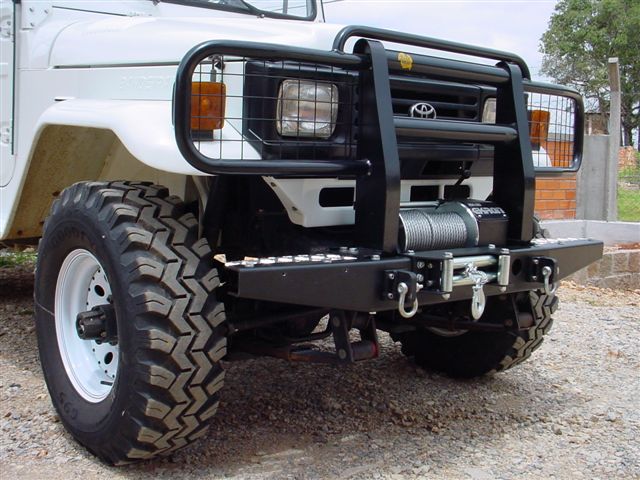

- Pára-choque especial EKRON, acabamento em pintura eletrostática texturizada em preto fosco e chapas de acabamento em aço + alumínio;
- 30 metros de cabo de aço alma de aço; gancho com trava;
- Opcional 30 metros de cabo sintético tipo DSM Dyneema® (HMPE SK 78); gancho com trava;
- Bocal guia de cabo roletado;
- Opcional Bocal em alumínio para cabo sintético;
- Manivela auxiliar;
- Parafusos de fixação e completo manual de instalação e utilização.
Dimensões

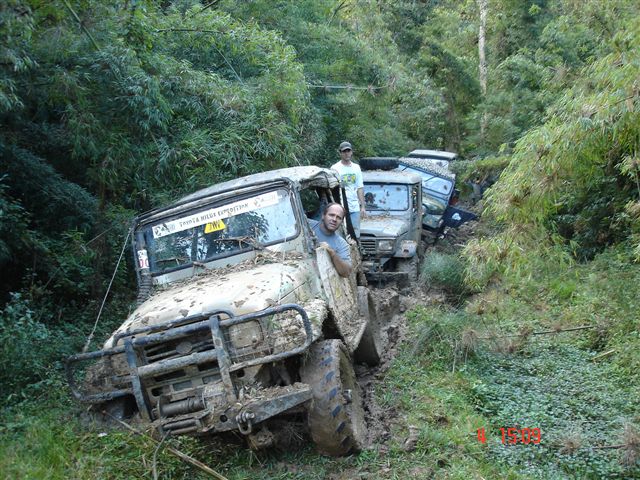

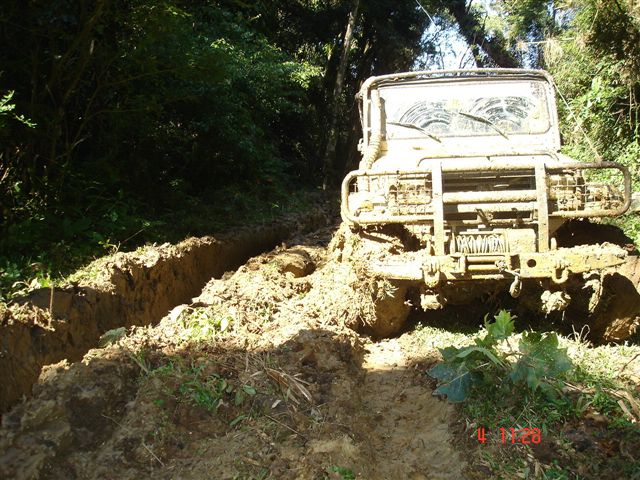

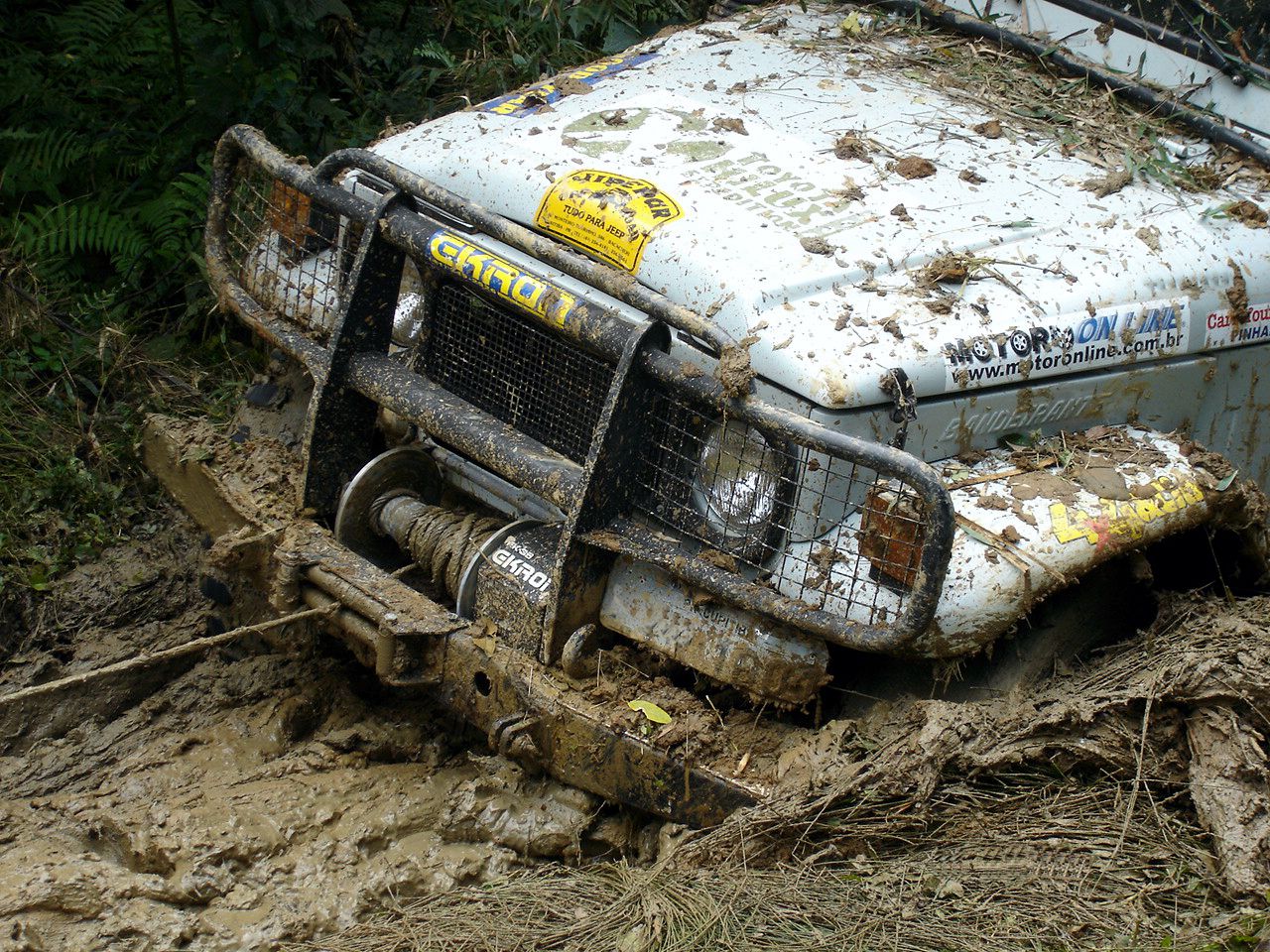

Aplicações
