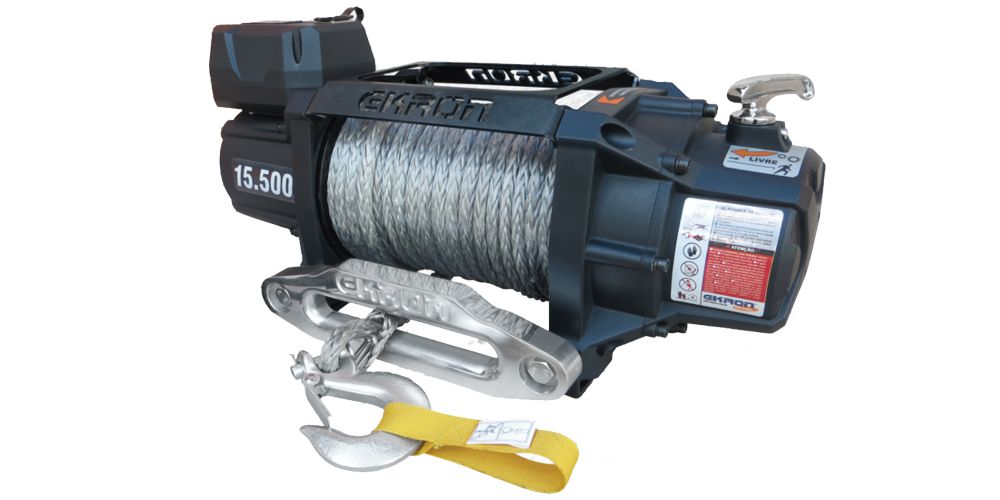

Guincho Elétrico E15500HS
Guinchos Acionamento Elétrico DC
Guinchos de acionamento elétrico 12V para aplicações veiculares. Indicados para off-road, reboque de veículos, barcos, cargas e nas mais variadas aplicações.
- Novo design
- Novo motor com maior velocidade e potência
- Solenoide resistente a maior amperagem
- Sistema de vedação e impermeabilização extrema, atende o rigoroso padrão IP 68
- Carcaça e mancais em alumínio injetado, possibilitando maior resistência e redução de peso na estrutura
- Pintura em epoxi preto fosco dupla camada
- Novo sistema de fixação do cabo no tambor padrão Ekron, fácil reposição e manutenção
- Sistema de freio remodelado, mais eficiente no controle de cargas e menos geração de calor.
- Controle anatômico e resistente a impactos possibilitando utilizar o mesmo controle no sistema com fio ou wireless
- Cabo sintético e guia de alumínio opcional
Especificações
| ESPECIFICAÇÕES TÉCNICAS E15500HS | |
| Sistema de vedação e impermeabilização extrema | A tende o rigoroso padrão IP68 |
| Força de arrasto | 15500 lbs (7030 Kgf), primeira camada em linha de cabo direta (sem roldana) |
| Motor | 12V – 6,6 hp Series Wound |
| Caixa de solenóide | Integrada ao conjunto, ligação através de cabos elétricos |
| Controle remoto de acionamento | Sem fio (wireless) e com fio de 3,7m |
| Cabos de ligação elétrica | 2x Diâmetro de 25mm X 1,83m |
| Caixa de redução | Redutor tipo engrenagens planetária 3 estágios |
| Redução | 430:1 |
| Liberação do tambor | Alavanca de liberação rápida com acionamento manual |
| Freio | Cônico de acionamento automático Out-Of |
| Dimensões do tambor | Diâmetro de 88mm X 222mm de comprimento |
| Cabo de aço | 28 metros de cabo de aço diâmetro 10mm galvanizado com gancho
Opcional: 30metros X Φ 10mm; Cabo de fibra sintética trançado de 12 pernas tipo DSN Dyneema HMPE SK78) alto módulo (HMPE) com coating amarelo em toda extensão do cabo |
| Guia de cabo | Guia de cabo 4 rolos (bocal roletado)
Opcional Guia de alumínio para cabo sintético |
| Bateria | Recomendado 650 CCA |
| Peso do conjunto | 48 kg – com cabo de aço e guia 4 rolos
34 kg – com cabo sintético e guia de alumínio |
| Acabamento | Pintura eletrostática em cor preto fosco dupla camada |
| Dimensões externas ( LxAxC ) | Largura 160mm X Altura 260mm X comprimento 526mm |
| Dimensões de fixação | 254mm (10″) X 114mm (4,5″) (4X parafusos com porcas especiais M12)
254mm (10″) X 177mm (7″) (4x roscas M8) |
| Tabela de desempenho Carga X Velocidade X Corrente | ||
| Carga de trabalho (kg / lbs) | Velocidade (m/min) | Corrente do motor (Amps) |
| 0 | 7,20 | 70 |
| 4000 (1814) | 3,20 | 150 |
| 7500 (3409) | 2,50 | 240 |
| 11250 (5113) | 1,60 | 330 |
| 15500 (7030) | 1,20 | 420 |
| Tabela de desempenho Capacidade por camada de cabo no tambor | ||||
| Camada de cabo | 1 | 2 | 3 | 4 |
| Limite de carga na camada (kg / lbs) | 15500 (7030) | 12000(5440) | 1000 (4530) | 8600 (3900) |
| Quantidade de cabo de aço armazenada (metros) | 8,2 | 15 | 23 | 28 |

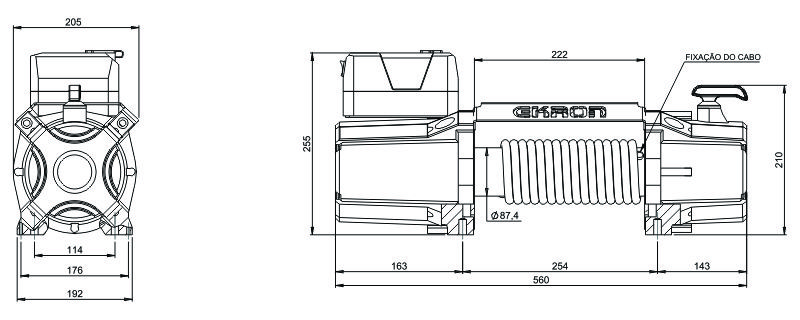

Dimensões
Medida total: 560mm L x 205mm B x 255mm H
Base de fixação A: 245 x 114mm (4X parafuso fixação M12 com porcas especiais)
Base de fixação B: 245 x 176mm (4X rosca M8)

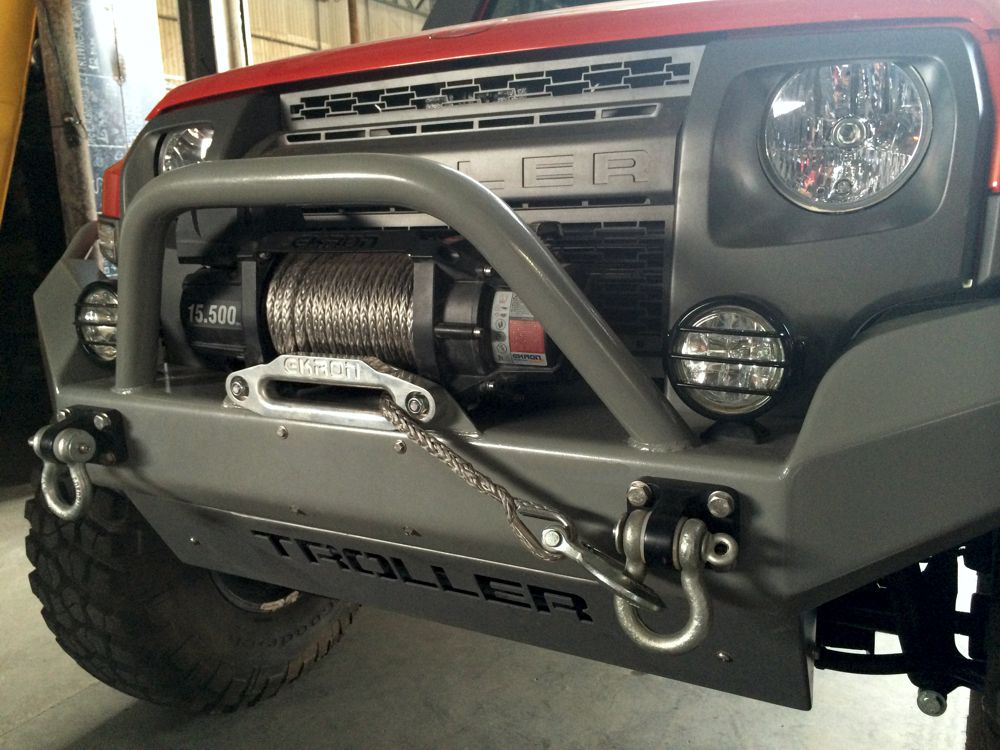

Aplicações
