EK35M - Troller T4
Guincho de Acionamento Mecânico EK35M para Troller T4 (até 2015).
Especificações
|
ESPECIFICAÇÕES TÉCNICAS |
||
| Modelo | EK35M – 5T | EK35M – 12.000 lbs |
| Força de arrasto | 5.000 kg | 5.400 Kg |
| Redução | 1:32 | 1:32 |
| Lubrificação | 1,5 Litro (SAE 140) | 1,5 Litro (SAE 140) |
| Embreagem | N/D | Série |
| Dimensões do tambor | Φ73mm X 280mm | Φ73mm X 280mm |
| Dimensões externas ( LxAxC ) | 171mm x 555mm x 226mm | 171mm x 555mm x 226mm |
| Recurso manual manivela | Série | Série |
| Peso | 39,5 kg | 40,5 kg |
|
TOMADA DE FORÇA |
|
| Tomada de força | TTR |
| Acionamento | Cabo |
| Luz Indicadora | Série |
| Material | Aço |
| Lubrificação | Independente: 0,5 Litro (SAE 90) |
| Acessórios | Flange de ligação cambio X Caixa de transferência para acoplamento de tomada de força (Produto EXCLUSIVO e patenteado pela Ekron)
Engrenagem de ligação do entalhado do cambio / tomada de força Eixo primário cambio Eaton FSO2304 Eixo primário do cambio Eaton FSO 2405 reforçado (item opcional) Sistema de seletor de tração de acionamento manual Easy Traction (item opcional) |
| Peso | 9,5 Kg |
|
KIT DE INSTALAÇÃO |
|
| Cabo de Aço | 30m X Φ3/8″ (10mm) 6×25 Alma de aço galvanizado |
| Cabo Sintético = Opcional | 30m X Φ10mm; Cabo de fibra sintética trançado de 12 pernas tipo DSN Dyneema (HMPE SK78) alto módulo (HMPE) com coating em toda extensão do cabo |
| Guia de Cabo | Guia de cabo 4 rolos (bocal roletado)
Opcional: Guia em Alumínio para aplicação em cabo sintético |
| Para-choque | Padrão Ekron com chapas de acabamento |
| Cardã | 3 (três) segmentos, 4 (quatro) cruzetas = Troller T4 2.8 (Eaton FSO 2304 e FSO 2405)
2 (dois) segmentos, 3 (três) cruzetas = Troller T4 3.03 (três) segmentos, 4 (quatro) cruzetas = Troller T4 3.2 TGV |
| Seletor de tração de acionamento manual | Sistema de seletor de tração de acionamento manual 4X2 / 4X4 / NEUTRO. Este componente é necessário para a instalação do guincho mecânico por permitir a opção Neutro na caixa de transferência. Fornecemos o modelo Easy Traction como opcional e seu valor é à parte do kit. |
| Acessórios | Manivela auxiliar, parafusos de fixação, manual de instalação e manutenção |

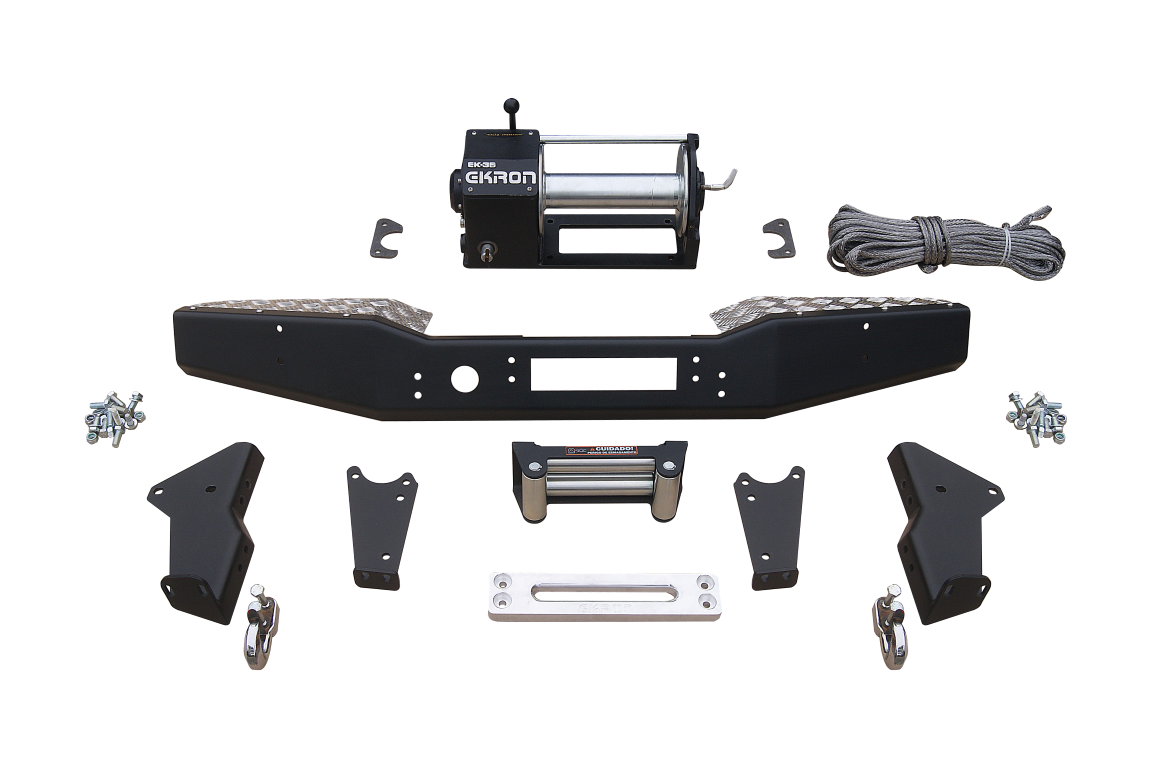

Kit de Instalação
Os kits foram desenvolvidos para facilitar a instalação do equipamento, partindo de medidas/dimensões de veículos com características totalmente originais.
- Tomada de força exclusiva para o cambio Eaton FSO 2304 e FSO 2405, acopla na lateral da flange de ligação caixa de cambio/transferência; engrenagem de ligação entalhado caixa de cambio/transferência a tomada de força; kit elétrico de lâmpada de indicação tomada de força acionada; cabo de acionamento da tomada de força; e parafusos de fixação.
- Eixo primário cambio FSO2304
- Conjunto de cardã composto de barras de aço maciço com diâmetro de 22mm com canais para regulagem das das cruzetas; mancal com sistema anti-ruído e ponto para receber graxa; suporte para fixação no chassis do veículo; cruzetas blindadas com fixação através de parafusos nos canais de regulagem das barras de aço.
- Suporte de fixação frontal chassis/pára-choque/guincho
- Pára-choque especial EKRON, acabamento em pintura eletrostática texturizada em preto fosco e chapas de acabamento em aço + alumínio.
- 30 metros de cabo de aço alma de aço; gancho com trava.
- Opcional 30 metros de cabo sintético tipo DSM Dyneema® (HMPE SK 78); gancho com trava
- Bocal guia de cabo roletado.
- Opcional Bocal em alumínio para cabo sintético
- Manivela auxiliar.
- Parafusos de fixação e completo manual de instalação e utilização.
OBS: Será necessário a instalação de um conjunto de acionamento mecânico para seleção de 4X2/N/4X4, fornecemos como opcional de nosso Kit o modelo Easy Traction

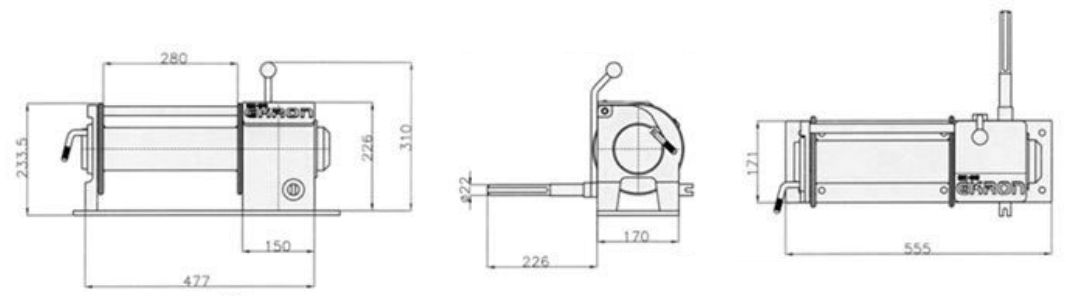

Dimensões
